Ký Hiệu Cáp Chống Cháy Là Gì? Cách Nhận Biết Và Phân Tích Cấu Tạo Chi Tiết

Khi lựa chọn các sản phẩm cáp điện cho công trình, đặc biệt là cáp chống cháy, nhiều khách hàng thường gặp khó khăn trong việc đọc và hiểu các ký hiệu được in trên thân cáp. Những dãy ký tự như Cu/Mica/XLPE/FR-PVC, Cu/Mica/XLPE/PVC/DSTA/FR-PVC hay các thông số như 0.6/1kV, 3Cx2.5mm² không chỉ là thông tin kỹ thuật mà còn thể hiện toàn bộ cấu tạo, vật liệu và khả năng làm việc của sản phẩm.

Việc hiểu rõ ký hiệu cáp chống cháy giúp kỹ sư, nhà thầu và chủ đầu tư lựa chọn đúng loại cáp phù hợp với yêu cầu sử dụng, đảm bảo an toàn cho hệ thống điện cũng như đáp ứng các tiêu chuẩn phòng cháy chữa cháy.

Trong bài viết này, Thiết Bị Điện Quang Minh sẽ giúp bạn giải thích chi tiết ý nghĩa từng ký hiệu phổ biến trên cáp chống cháy và cách nhận biết sản phẩm phù hợp.

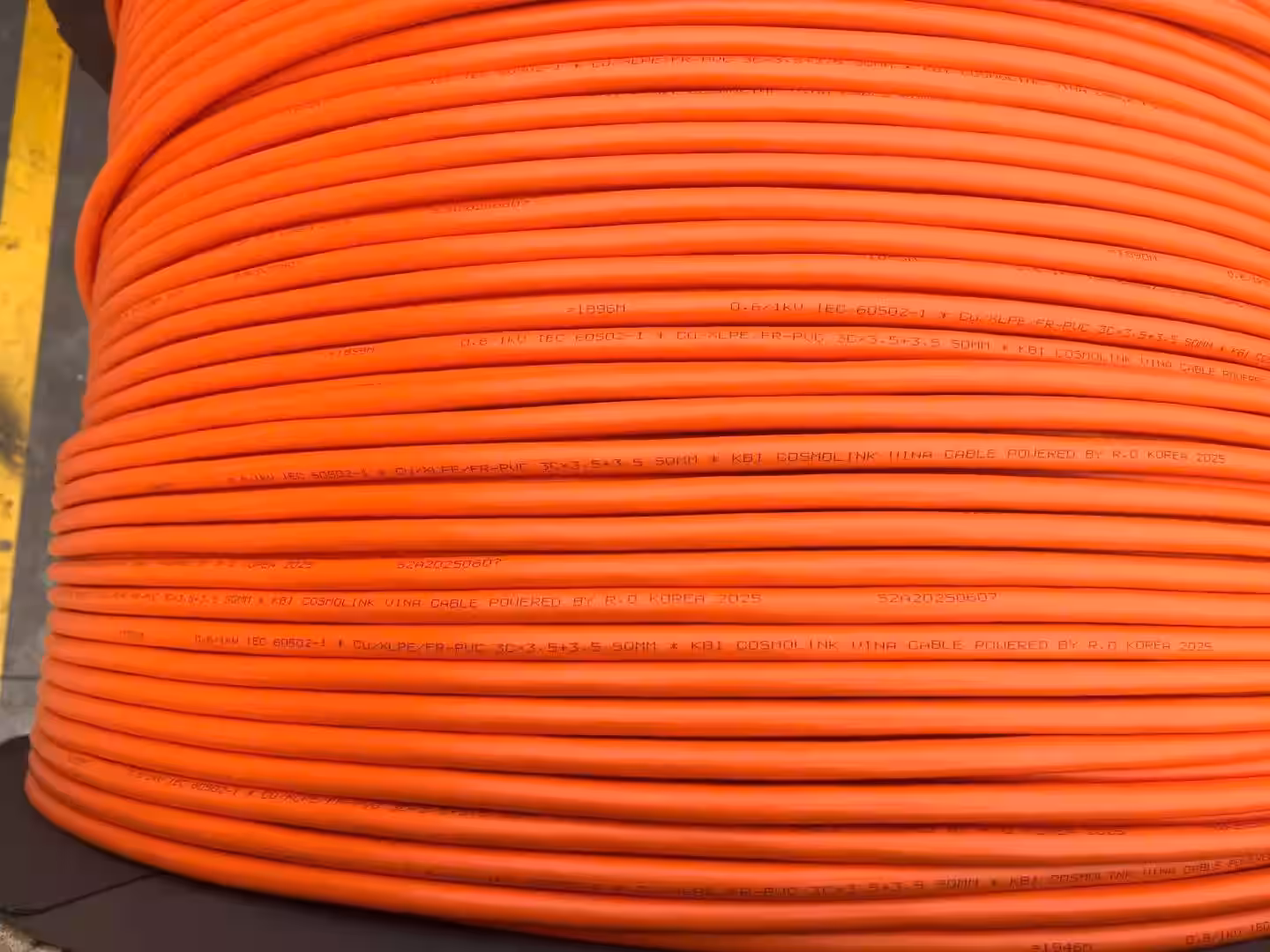

Cách đọc ký hiệu cấu tạo trên cáp chống cháy

Trên thị trường hiện nay, các loại cáp chống cháy thường được ký hiệu theo cấu tạo từ trong ra ngoài của sợi cáp.

Ví dụ:

Cu/Mica/XLPE/FR-PVC 0.6/1kV

Có thể hiểu như sau:

• Cu: Ruột dẫn điện bằng đồng.
• Mica: Lớp vật liệu chống cháy bảo vệ lõi dẫn.
• XLPE: Lớp cách điện polyethylene liên kết ngang.
• FR-PVC: Lớp vỏ ngoài chống cháy lan.
• 0.6/1kV: Điện áp định mức của cáp.

Mỗi thành phần trong ký hiệu đều thể hiện một đặc tính riêng của sản phẩm, từ khả năng dẫn điện, cách điện cho đến khả năng duy trì hoạt động khi xảy ra hỏa hoạn.

Ý nghĩa các ký hiệu vật liệu trên cáp chống cháy

Phần đầu tiên trong ký hiệu cáp thường thể hiện vật liệu của lõi dẫn điện.

Cu (Copper) là ký hiệu phổ biến nhất, thể hiện lõi dẫn bằng đồng. Đồng được sử dụng rộng rãi trong các dòng cáp chống cháy nhờ khả năng dẫn điện tốt, điện trở thấp, độ ổn định cao và tuổi thọ lâu dài.

Một số loại cáp có thể sử dụng lõi nhôm với ký hiệu Al (Aluminium). Lõi nhôm có ưu điểm là trọng lượng nhẹ, giá thành tối ưu nhưng khả năng dẫn điện thấp hơn so với đồng.

Tiếp theo là lớp chống cháy, trong đó Mica là ký hiệu quan trọng nhất để nhận biết một loại cáp có khả năng chống cháy. Băng mica có khả năng chịu nhiệt rất cao, tạo thành lớp bảo vệ giúp ngăn nhiệt tác động trực tiếp đến lõi dẫn điện.

Khi xảy ra cháy, lớp mica giúp cáp duy trì tính toàn vẹn của mạch điện trong một khoảng thời gian nhất định, đảm bảo các hệ thống quan trọng như báo cháy, chữa cháy, chiếu sáng khẩn cấp vẫn có thể hoạt động.

Ý nghĩa lớp cách điện và lớp vỏ bảo vệ của cáp

Sau lớp chống cháy Mica thường là lớp cách điện như XLPE hoặc PVC.

Trong đó, XLPE (Cross-linked Polyethylene) là vật liệu cách điện cao cấp thường được sử dụng trong các dòng cáp công nghiệp. XLPE có khả năng chịu nhiệt tốt, độ bền điện cao, chống lão hóa và đảm bảo khả năng vận hành ổn định trong thời gian dài.

PVC (Polyvinyl Chloride) là vật liệu phổ biến nhờ khả năng cách điện tốt, chống ẩm và có độ bền cơ học cao.

Bên ngoài cùng của cáp thường là lớp vỏ bảo vệ được ký hiệu như:

• FR-PVC: Vỏ PVC chống cháy lan.
• LSZH/LSHF: Vật liệu ít khói, không chứa halogen.

Đặc biệt, các dòng cáp sử dụng vật liệu LSZH (Low Smoke Zero Halogen) thường được ưu tiên trong các công trình yêu cầu cao về an toàn như bệnh viện, trung tâm thương mại, tòa nhà cao tầng và trung tâm dữ liệu vì khả năng hạn chế khói độc khi cháy.

Ý nghĩa ký hiệu lớp giáp bảo vệ trên cáp chống cháy

Đối với những công trình có yêu cầu cao về độ bền cơ học, cáp chống cháy có thể được bổ sung thêm lớp giáp kim loại.

Các ký hiệu thường gặp gồm:

• SWA (Steel Wire Armour): Lớp giáp bằng sợi thép.
• SWB (Steel Wire Braid): Lớp giáp thép dạng bện.
• DSTA (Double Steel Tape Armour): Lớp giáp bằng hai lớp băng thép.

Ví dụ:

Cu/Mica/XLPE/PVC/DSTA/FR-PVC 0.6/1kV

Ý nghĩa:

• Ruột đồng Cu.
• Lớp mica chống cháy.
• Cách điện XLPE.
• Lớp bảo vệ PVC.
• Giáp thép kép DSTA.
• Vỏ ngoài chống cháy FR-PVC.

Loại cáp này thường được sử dụng trong các môi trường khắc nghiệt như nhà máy, khu công nghiệp, hệ thống điện ngầm hoặc khu vực có nguy cơ chịu tác động cơ học cao.

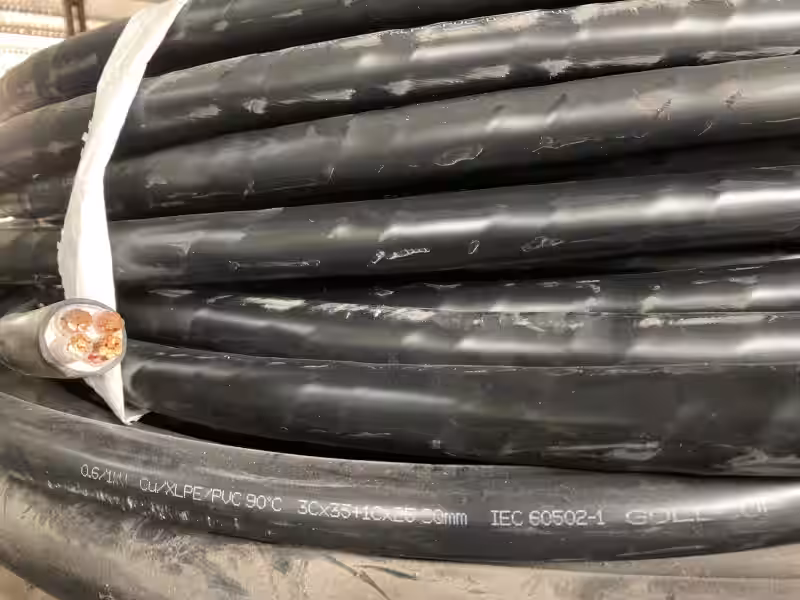

Ý nghĩa các thông số số lõi, tiết diện và điện áp trên cáp

Ngoài các ký hiệu về vật liệu, trên thân cáp còn có các thông số thể hiện khả năng làm việc của sản phẩm.

Ví dụ:

3Cx2.5mm²

Trong đó:

• 3C: Cáp có 3 lõi.
• 2.5mm²: Tiết diện mỗi lõi là 2.5mm².

Một số ký hiệu thường gặp:

• 1C: Cáp 1 lõi.
• 2C: Cáp 2 lõi.
• 3C: Cáp 3 lõi.
• 4C: Cáp 4 lõi.

Thông số điện áp như 0.6/1kV thể hiện điện áp định mức của cáp, trong đó:

• 0.6kV là điện áp giữa lõi dẫn và đất.
• 1kV là điện áp giữa các lõi dẫn.

Đây là mức điện áp phổ biến trong các hệ thống điện công nghiệp, tòa nhà và công trình dân dụng.

Các tiêu chuẩn thường có trên cáp chống cháy

Bên cạnh việc đọc ký hiệu cấu tạo, người dùng cũng cần quan tâm đến các tiêu chuẩn kỹ thuật đi kèm.

Một số tiêu chuẩn phổ biến:

IEC 60331: Đánh giá khả năng duy trì mạch điện của cáp khi xảy ra cháy.

BS 6387: Tiêu chuẩn của Anh Quốc về khả năng chịu lửa, chịu va đập và chịu nước trong điều kiện cháy.

UL 2196: Tiêu chuẩn của Hoa Kỳ đánh giá khả năng chống cháy của hệ thống cáp điện.

TCVN: Các tiêu chuẩn áp dụng tại Việt Nam nhằm đảm bảo yêu cầu kỹ thuật và an toàn.

Lựa chọn cáp chống cháy phù hợp cho công trình

Việc lựa chọn cáp chống cháy không chỉ dựa vào tên sản phẩm mà cần xem xét tổng thể về cấu tạo, môi trường sử dụng và yêu cầu kỹ thuật.

Đối với các công trình dân dụng, hệ thống trong nhà có thể sử dụng các dòng cáp chống cháy không giáp với cấu tạo như:

Cu/Mica/XLPE/FR-PVC

Đối với nhà máy, khu công nghiệp hoặc khu vực lắp đặt ngầm, nên ưu tiên các dòng có lớp giáp bảo vệ như:

Cu/Mica/XLPE/PVC/DSTA/FR-PVC

Ngoài ra cần lựa chọn đúng:

• Số lõi cáp.
• Tiết diện dây dẫn.
• Điện áp sử dụng.
• Vật liệu vỏ phù hợp với môi trường.

Thiết Bị Điện Quang Minh cung cấp cáp chống cháy chính hãng

Hiểu rõ ký hiệu cáp chống cháy giúp khách hàng dễ dàng đánh giá chất lượng và lựa chọn đúng sản phẩm cho từng công trình.

Thiết Bị Điện Quang Minh cung cấp các dòng:

• Cáp chống cháy 1 lõi.
• Cáp chống cháy nhiều lõi.
• Cáp chống cháy có giáp bảo vệ.
• Cáp điều khiển chống cháy.
• Cáp chống cháy ít khói LSZH.

Với kinh nghiệm trong lĩnh vực thiết bị điện, Quang Minh hỗ trợ tư vấn giải pháp phù hợp theo từng nhu cầu sử dụng, đảm bảo an toàn, hiệu quả và đáp ứng yêu cầu kỹ thuật của công trình.
